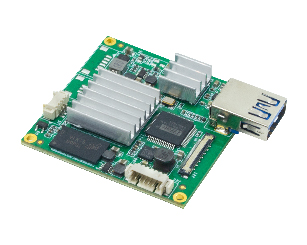

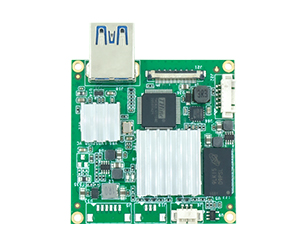

USB3.0編碼控制板-LVDS轉USB輸出采集模塊，專為SONY FCB數字高清機芯模組研發設計,通過LVDS接口連接編碼板,， USB3.0接口輸出1080P60高清視頻信號。支持720P50/60、1080P25/30、1080P50/60視頻格式并全屏顯示。

USB3.0編碼控制板-LVDS轉USB輸出采集模塊，支持通過USB串口直接控制相機變倍等各種功能，是SONY相機開發工程師必備良品。并且支持一組外接串口，方便各種控制板控制相機。應用于醫療設備與影像檢測設備等領域。

尺寸：48MM*48MM*5MM

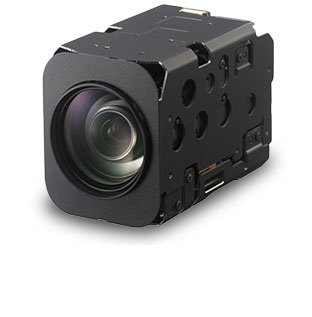

SONY FCB EV/CV一體攝像機組件專用USB3.0 采集模塊

新版USB3.0編碼控制板適用于SONY FCB EV/CV EH/CH系列的高清數字一體化攝像機芯以及與FCB系列機芯接口相同的大部分?jǐn)?shù)字機芯。

通過LVDS接口連接機芯，自動識別機芯高清視頻格式。支持720P 1080I 1080P各種幀率，讓SONY FCB一體化攝像機所拍攝圖像即刻顯示在電腦屏幕中。

USB 3.0輸出標準UVC協議的高清視頻，在Windows7 Windodws10系統中都免裝驅動程序。

視頻格式有1080P60 1080P50 1080P30 1080P25 1080P10 720P60 720P50 720P30 720P25 720P20 720P10 800*600P50 800*600P30
800*600P25 640*480P60 640*480P50，適應各種直播程序以及QQ、微信、SKYPE等各種即時通訊軟件。

6pin功能接口

DC12V+與GND為外接備用電源正負極接口供電電源范圍：DC9~12V（1.0A）。TTL-RX與TTL-TX是TTL232通訊接口，
電壓為3.3V，對接MCU串口通訊。此通訊接口可以控制相機，也可以通過控制切換端口置低后與USB內部的串口通訊，
將MCU的各種信息發送給電腦。

幀同步接口：通過對此接口的控制，實現幀頻受控輸出圖像。

USB3.0接口通過USB3.0線與電腦連接后，實現高清視頻信號、串口控制信號 以及對相機的供電，減掉其它的通訊、供電線纜。一根線解決所有問題。

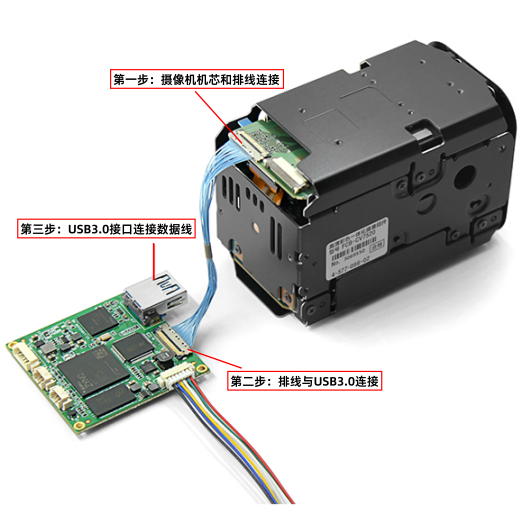

攝像機機芯與USB3.0采集模塊控制板連接步驟

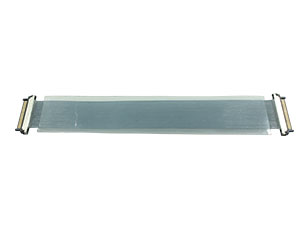

第一步：攝像機機芯和排線連接

第二步：排線與USB3.0連接

第三步：USB3.0接口連接數據線

規格參數

支持機芯格式
