海思網絡編碼控制板產品簡介：

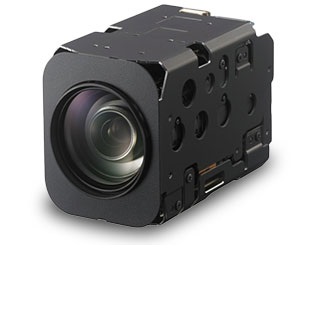

軒展科技的SONY高清機芯網絡控制接口板，是一款專為SONY FCB高清一體化機芯模組研發設計，可以兼容控制SONY FCB-EH/CH3410，F(xiàn)CB-EH/CH3310，F(xiàn)CB-EH/CH3150，F(xiàn)CB-EH/CH6300，FCB-EH/CH6500，FCB-EV/CV5300、FCB-EV/CV5500、FCB-EV/CV7100、FCB-EV/CV7300、FCB-EV/CV7310、FCB-EV/CV7500、FCB-EV/CV7520、FCB-EV/CV7520A等高清機芯模組。海思網絡編碼控制板應用廣泛，可應用于安防、智能交通飛行設備和視頻會議等領域。并且是現有云臺由標清改為高清的低成本方案之一。

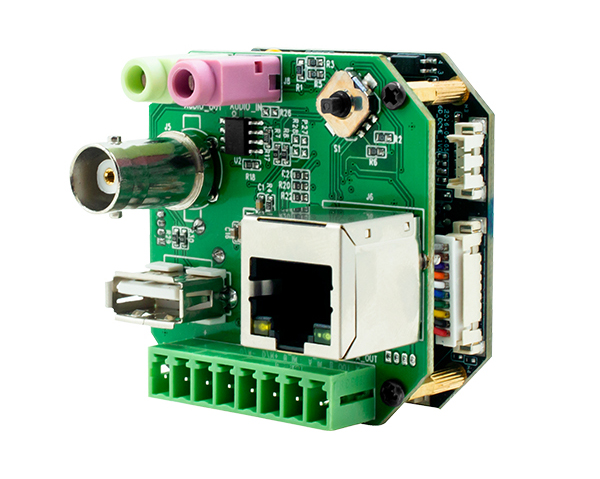

海思網絡編碼控制板有兩塊PCB板，一塊為網絡信號處理模塊，一塊為高清機芯控制接口板。

    海思網絡編碼控制板功能特點：

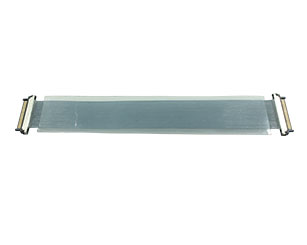

1、通過LVDS線接入SONY FCB高清一體化機芯模組，無需對機芯做出任何設置，可以自動識別顯示高清網絡信號。采用高性能、功能強大的可編程媒體安霸A5處理器，優化的H.264壓縮算法，方便在窄帶上實現高清晰的圖像傳輸，支持ONVIF 2.0 和國標BT12111協議，提供免費的中心管理軟件客戶端，方便管理。

2、通過按鍵、485控制鍵盤或IE調出OSD菜單，方便設置機芯模組的各項技術參數并保存其參數值。通過485輸出端口可以控制云臺或球機的上下、左右旋轉。

3、此款控制板可以同步輸出標清CVBS信號。

4、可以外接紅外燈，并且有紅外燈外同步接口，通過機芯的參數設置，避免出現不能與紅外燈同步彩轉黒的現象。

5、支持RS485控制，自動識別PELCO-D，PELCO-P協議， 波特為9600bps，地址1。

6、支持?jǐn)嚯娪洃浌δ埽?dāng)機芯參數設置被保存，機芯掉電后，無需再次設置機芯的各項參數。

7、獨特的10個預置位及自動巡航功能，巡航時間為5～999秒。（選配）

8、可以接入支持SONY  VISCA協議的各種國產機芯及三星的高清機芯。

9、尺寸大?。?span>48MM*48MM*35MM（含網絡RJ45插座的高度）

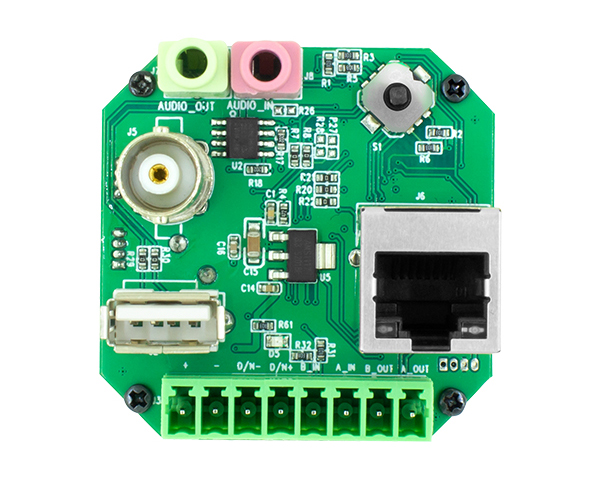

海思網絡編碼控制板接口定義：

DIP1:USB接口

DIP2: 音視頻輸入輸出接口

DIP3: 電源+網絡+485

DIP4:報警輸入輸出

DIP5: LVDS 30PIN SONY機芯兼容接口

DIP6：預留擴展接口

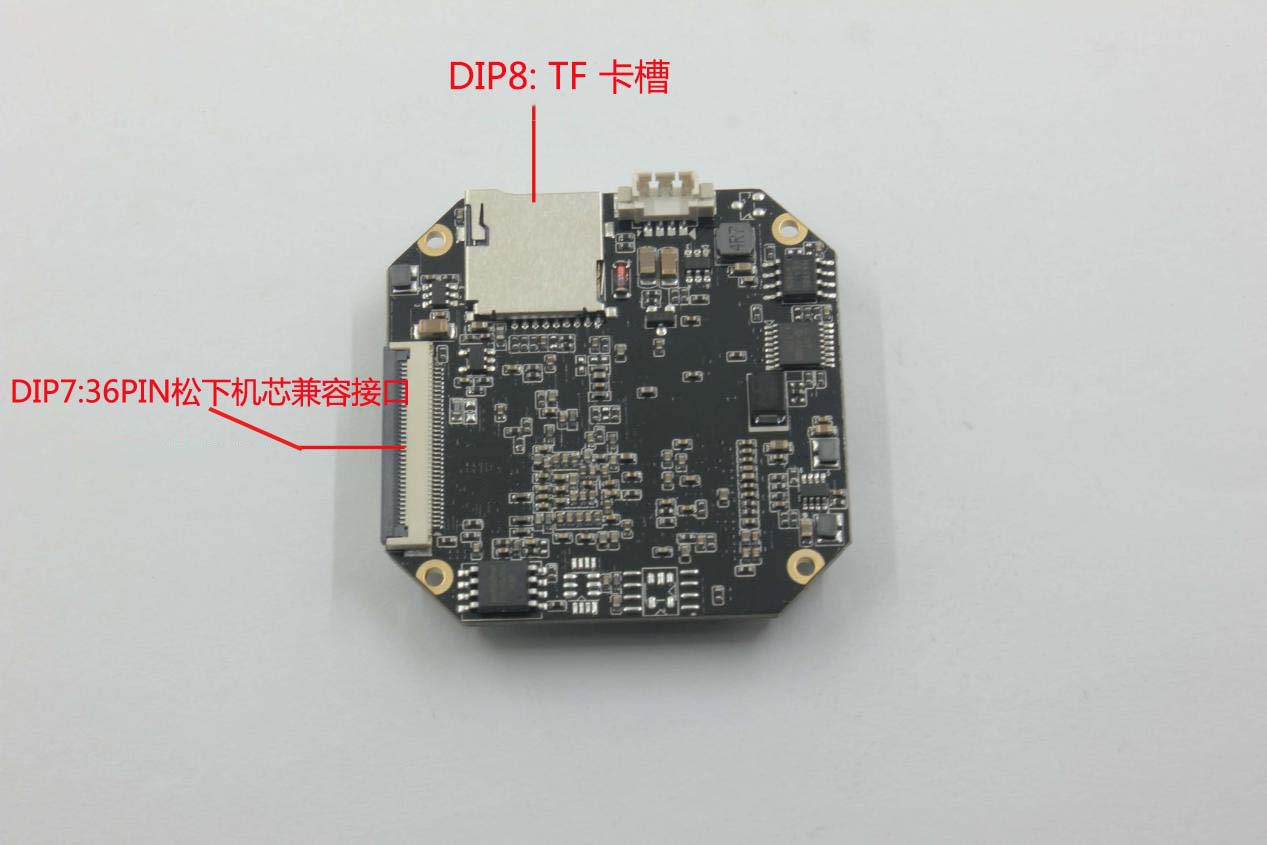

DIP7:36PIN松下機芯兼容接口

DIP8: TF卡槽
