索尼4M攝像機芯模組FCB-EW9500H視頻圖像輸出方案集錦

時間：2025-04-14  09:57:32  來源: 深圳市軒展科技有限公司  瀏覽數: 4

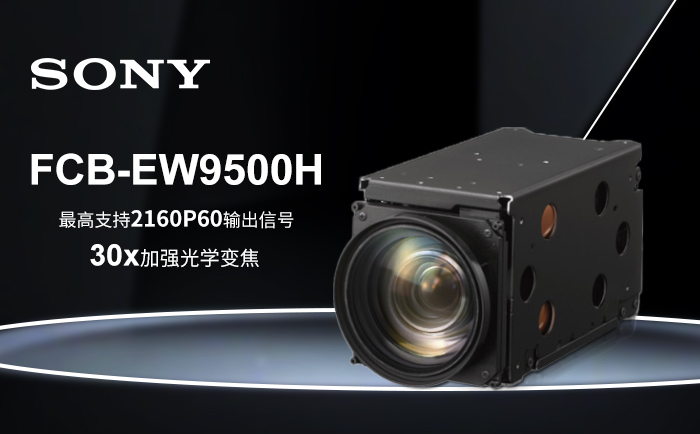

SONY FCB-9500系列是在1/1.8英寸型圖像傳感器上實現了緊湊尺寸的30x加強光學變焦的高清一體化攝像機模組，有3個相同外觀尺寸的型號產品可供選擇：

SONY FCB-EW9500H：4M攝像機芯模組（2160P/60），HDMI輸出；

SONY FCB-EV9500M：全高清攝像機芯模組（1080P/60），MIPI輸出；

SONY FCB-EV9500L：全高清攝像機芯模組（1080P/60），LVDS輸出；

其中，FCB-EW9500H是一款集高性能與2160P/60視頻輸出于一體的400萬像素一體化攝像機芯模組，那么，它輸出視頻圖像有哪些解決方案呢？這是客戶向SONY（中國）官方授權經銷商軒展科技咨詢得非常多的一個問題，高級工程師Danny Wong為大家作統一回復。

一、搭配4K編碼控制板

由于SONY FCB-EW9500H的輸出定義腳為4K HDMI，所以它需要搭配4K編碼控制板輸出視頻圖像，這個問題在前面已為大家普及過，可參考文章：FCB-EW9500H高清機芯，為何要搭配4K控制板輸出圖像？

二、視頻輸出方案

作為SONY FCB攝像機模組高清視頻二次開發方案解決商，軒展科技先后為SONY FCB-EW9500H自主研發了五個視頻圖像輸出解決方案：

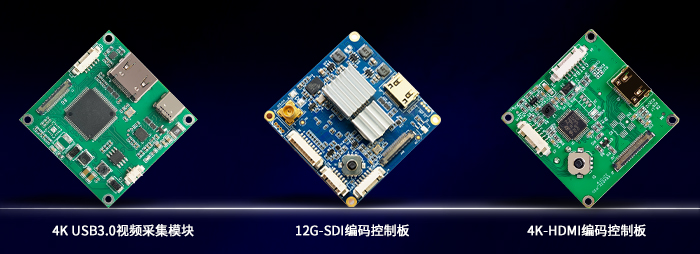

1、4K-HDMI編碼控制板

功能與優勢：

這是SONY FCB-EW9500H搭配得非常多的編碼控制板，它采用了迷你HDMI接口，通過LVDS接口連接，即插即用，無需對機芯做出任何設置，即可輸出4K HDMI超高清視頻信號，支持2160P/30的4K分辨率圖像輸出?？蔀?/span>FCB-EW9500H實現視頻采集、轉換、傳輸、處理以及相關控制（如變焦、聚焦等功能）。

適用場景：

需要超高清圖像輸出的場景，如無人機、視頻會議、醫療設備與影像檢測等。

2、12G-SDI編碼控制板

功能與優勢：

12G-SDI編碼控制板設計了迷你MCX射頻接口以及迷你HDMI接口，能為SONY FCB-EW9500H同時輸出6G-SDI與4K-HDMI視頻信號，適用于專業視頻傳輸場景。SDI接口具有抗干擾性強、傳輸距離遠的特性。

適用場景：

適合工業視覺、廣電領域等需要穩定長距離傳輸?shù)膽?yīng)用。

3、4K USB3.0視頻采集模塊

功能與優勢：

4K USB3.0視頻采集模塊最大的優勢是能最快的將SONY FCB-EW9500H的視頻圖像在電腦顯示出來，更憑借 TYPE-C 和 HDMI 環出雙 4K 輸出接口，其中TYPE-C接口支持2160P/15FPS，HDMI環出支持2160P/30FPS，實現了多設備、多場景下的靈活應用。

此外，該模塊基于USB3.0標準開發，傳輸速率可達5Gbps，足以支持4K超高清視頻信號的實時傳輸，確保畫面清晰流暢。

適用場景：

無論是實時監控、專業錄制還是工業檢測，都能輕松勝任。

4、4K P60 HDMI編碼控制板

功能與優勢：

4K P60 HDMI編碼控制板專為4K60幀攝像機芯模組而研發，能為SONY FCB-EW9500H最大輸出2160P60的視頻圖像，確保高分辨率、高幀率視頻信號的穩定傳輸，滿足超高清視頻處理需求。

適用場景：

適用于廣播電視、智慧醫療、智能交通、視頻會議等對高分辨率、高幀率視頻傳輸要求嚴苛的領域。

5、4K P60 AI網絡控制板（即將上市）

功能與優勢：

4K P60 AI網絡控制板，能將SONY FCB-EW9500H的2160P60視頻信號，轉成網絡視頻信號，并實現長距離傳輸。

適用場景：

適用于安防監控、視頻會議、智能交通等對高分辨率以及傳輸距離有高標準要求的領域。

注意事項

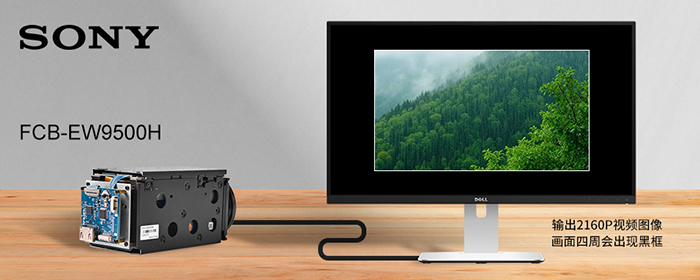

由于SONY FCB-EW9500H的有效像素為417萬（不足4K標準的800萬像素），使用以上解決方案輸出2160P的視頻圖像，畫面四周會出現黑框的現象?？赏ㄟ^(guò)裁剪工具或切換至1080P模式解決。

總結

軒展科技為SONY FCB-EW9500H自主研發的四個視頻輸出方案，滿足了不同場景下的圖像輸出需求。
